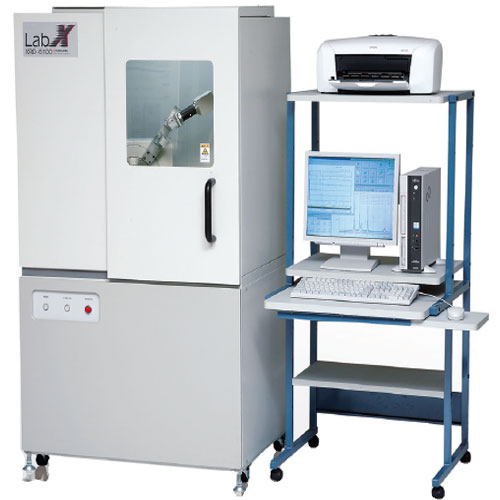

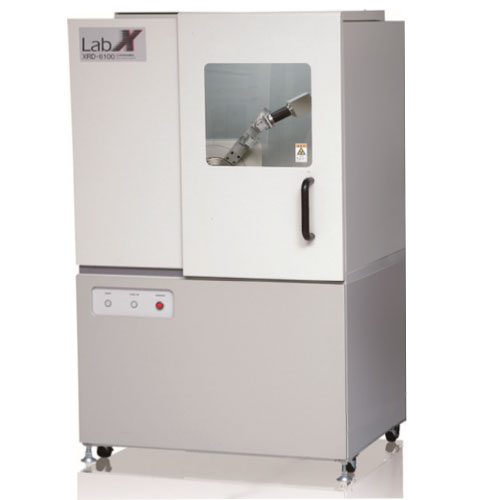

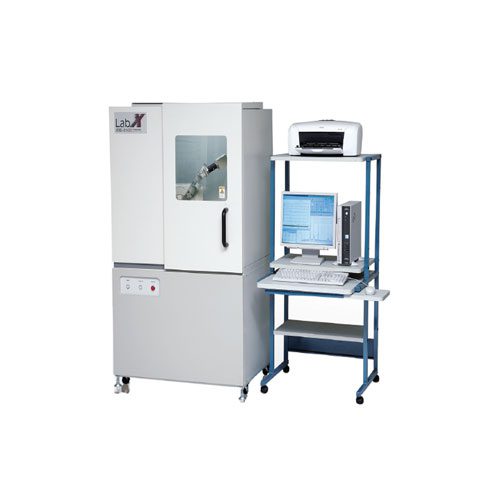

دستگاه آزمایشگاهی XRD-6100 آنالیز حالت های کریستالی را تحت شرایط نرمال اتمسفری انجام می دهد و یک روش غیر مخرب است. دستگاه طیف سنج پراش ایکس ری سری XRD-6100 برای تجزیه و تحلیل ساختار کریستالی، تعیین ثابت شبکه، اندازه کریستال، استرس، درجه بلورینگی و همچنین برای آنالیزهای کمی محیطی و اندازه گیری سطح میکرو کاربرد دارد. اشعه های X به نمونه تابیده و توسط آن پراشیده می شوند. با چرخش زاویه نمونه تغییراتی در شدت پراش اشعه ایکس به وجود می آید که اندازه گیری، ثبت و رسم می شوند. این نتایج به عنوان الگوی پراش اشعه X نمونه مورد استفاده قرار گرفته و کامپیوتر با آنالیز موقعیت و شدت پیک ها با نرم فزارهای مختلف امکان تجزیه و تحلیل اطلاعات کمی و کیفی نمونه را فراهم می کند.
ویژگی های دستگاه پراش پرتو ایکس XRD-6100
- نرم افزار windows 7 واحد اصلی کنترل و پردازش داده ها بوده، پشتیبانی شبکه و دسترسی چند کاربر را به راحتی فراهم می کند.
- مجهز به نرم افزار چند منظوره auto-search/match به عنوان استاندارد برای پشتیبانی آنالیز کیفی است.
- نگهداری و تعمیر آسان؛ تنظیمات سیستم نوری به صورت اتوماتیک است و از آنجا که XRD-6100 به طور خودکار پارامترهای تنظیم شده ی سیستم را ذخیره می کند، وضعیت دستگاه ثبت و ضبط شده و در نتیجه سبب سهولت در نگهداری و تعمیر دستگاه می شود که برای کنترل کیفیت در دستگاه های آنالیتیکال امری حیاتی است.
- طراحی ایمن و کم حجم بدنه دستگاه، به همراه مکانیسم قفل درب خودکار طی تابش اشعه ایکس که محیط عملیاتی ایمنی را ایجاد می کند.
- مجهز به سخت افزارها و نرم افزارهای مختلف برای ارائه یک سیسم آنالیز کامل با اندازه گیری اتوماتیک و سیستم جستجوی خودکار که محیط عملیاتی آسانی را فراهم می آورد.
شمایی از زاویه سنج قائم θ -2θ در دستگاه XRD-6100
اجزای دستگاه طیف سنج پراش اشعه ایکس سری XRD-6100
سیستم نوری polycapillary: سیستم نوری polycapillary پرتو موازی جهت تقویت و چند برابر کردن اشعه های ایکس در مقایسه با سیستم نوری Bragg-Brentano پرتو متمرکز، برای بهره وری مؤثرتر از لوله اشعه ایکس و افزایش شدت پراش اشعه X استفاده می شود. همچنین جابه جایی نمونه در سیستم نوری Bragg-Brentano باعث تغییر در زوایه پراش و کاهش چشمگیر در شدت پراش اشعه ایکس می شود در صورتی که در سیستم polycapillary پرتو موازی جابه جایی میلیمتری نمونه تاثیری بر زاویه پراش ایکس ری ندارد و شدت آن را اندکی کاهش می دهد و اندازه گیری دقیق امکان پذیر است.
زاویه سنج قائم : با سرعت بالا (1000 min/°) و دقت بالا (°0.001±) امکان اندازه گیری سریع و قابل اطمینان نمونه در حالتهای مختلف را فراهم می کند. زاویه سنج قائم θ -2θ قابلیت اندازه گیری نمونه های مختلف از جمله نمونه های سخت، مانند پودرها و فیلم نازک را به خوبی نمونه های با حلالیت بالا دارد.
لوله های اشعه ایکس: دستگاه XRD-6100 انواع مختلف لوله های اشعه ایکس شامل نقطه کانونی نرمال (NF) با توان خروجی 2 kW، نقطه کانونی گسترده (BF) با توان خروجی 2.7 kW و همچنین نقطه کانونی باریک و بلند (LFF) با توان خروجی kW 2.2 را می پذیرد. به همراه یک مونوکروماتور شمارگر که امکان آنالیز انواع نمونه ها را با استفاده از لوله اشعه ایکس Cu استاندارد فراهم می کند.
آشکارسازها: دستگاه XRD-6100 دارای دو آشکارساز سوسوزن (NaI) و آشکار ساز OneSight Wide-Range High-Speed می باشد.
لوازم جانبی دستگاه پراش ایکس ری XRD-6100
- مونوکروماتور شمارگر
- پایه ی چرخان نمونه
- پایه اندازه گیری محیطی
- تعویض کننده اتوماتیک 5 جایگاه نمونه
- لوله های اشعه ایکس (Cu ،Fe ،Co ،Cr)
- فیلترهای اشعه ایکس (Ni ،Fe ،V)
- سیستم جریان آب خنک کننده
- 4 نوع نگهدارنده ی نمونه برای آنالیزهای مختلف
- سیستم گرمایش نمونه
- سیستم اندازه گیری استرس
- سیستم اندازه گیری میکرو
- سیستم شکاف (slit) متغیر خودکار
- سیستم اندازه گیری فیلم نازک
کاربردهای دستگاه X-ray Diffractometer XRD-6100
- صنعت برق و الکترونیک
- محیط زیست و ضایعات صنعتی
- ماشین آلات و کشتی سازی
- صنعت سرامیک و شیشه
- داروسازی و پزشکی
- صنایع فلزات آهنی و غیر آهنی
- کاتالیست ها و مواد شیمیایی
- منابع و انرژی
