دستگاه پراش X-ray علاوه بر آنالیز های کمی و کیفی اساسی قادر به پردازش آنالیزهای کمی محیطی، تعیین ثابت شبکه، محاسبات درجه کریستالی، ساختار و اندازه کریستال با تجزیه و تحلیل Rietveld و دیگر نرم افزارهای اساسی برای آنالیز کریستال است. در تکنیک XRD اشعه X به نمونه تابیده و توسط آن پراکنده می شود. با اندازه گیری، ثبت و رسم تغییرات بوجود آمده در شدت پراش که در مقابل چرخش زاویه نمونه حاصل می شود، الگوی پراش اشعه X نمونه بدست می آید. نرم افزارهای مختلف با آنالیز موقعیت و شدت پیک ها امکان تجزیه و تحلیل اطلاعات کمی و کیفی نمونه را فراهم می کند.

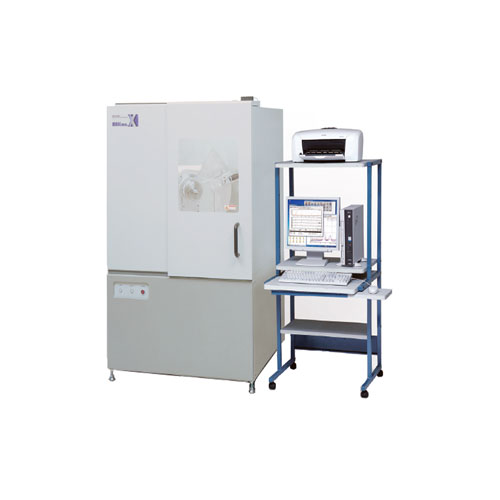

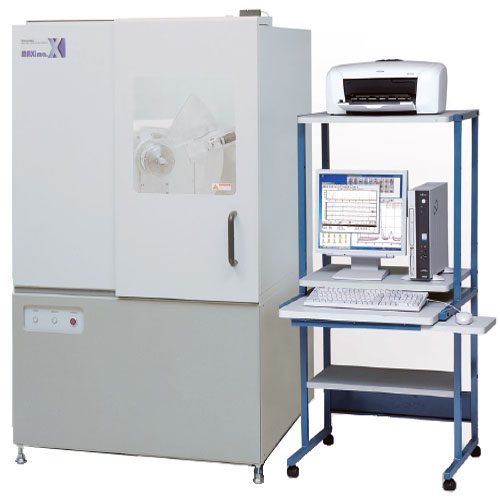

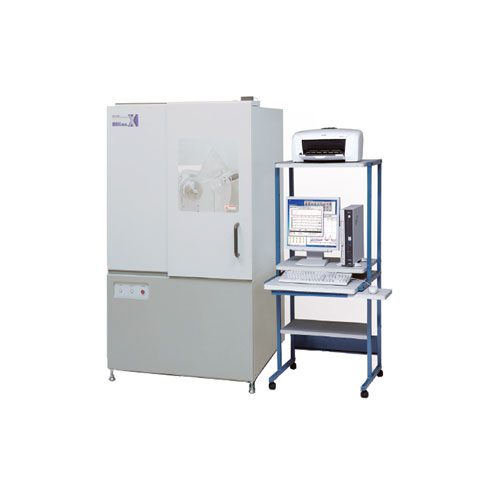

ویژگی های دستگاه پراش پرتو ایکس XRD-7000
- زاویه سنج قائم بسیار دقیق θ-θ که امکان پردازش نمونه های بزرگتر از معمول و نمونه های مایع را با حداقل زاویه حرکت °0.0001 فراهم می کند. مدل L برای آنالیز نمونه های بزرگ و مدل S برای آنالیز نمونه های معمولی انتخاب می شوند که هر دو مدل دارای شعاع متغیر زاویه سنج برای اداره آنالیز همه نمونه ها هستند.
- دارای پیوست های مختلف برای کمک به تطبیق شرایط آزمایش با نمونه است که اجازه اندازه گیری استرس و اندازه گیری های فیلم نازک را می دهند.
- نرم افزار windows 7 واحد اصلی کنترل و پردازش داده ها بوده، پشتیبانی شبکه و دسترسی چند کاربر را به راحتی فراهم می کند و نسبت به XRD-6100 برای سهولت در عملیات ارتقاء یافته است. مجهز به سخت افزارها و نرم افزارهای مختلف برای ارائه یک سیسم آنالیز کامل با اندازه گیری اتوماتیک و سیستم جستجوی خودکار که محیط عملیاتی آسانی را فراهم می آورد.
- مجهز به قفل درب خودکار هنگام تابش اشعه ایکس، برای به حداقل رساندن یا حذف تابش در محیط کار و ایجاد یک محیط عملیاتی ایمن می باشد.
شمایی از زاویه سنج قائم θ – θ در دستگاه XRD-7000
اجزای دستگاه طیف سنج پراش اشعه ایکس سری XRD-6100
سیستم نوری polycapillary: سیستم نوری polycapillary پرتو موازی جهت تقویت و چند برابر کردن اشعه های ایکس در مقایسه با سیستم نوری Bragg-Brentano پرتو متمرکز، برای بهره وری مؤثرتر از لوله اشعه ایکس و افزایش شدت پراش اشعه X استفاده می شود. همچنین جابه جایی نمونه در سیستم نوری Bragg-Brentano باعث تغییر در زوایه پراش و کاهش چشمگیر در شدت پراش اشعه ایکس می شود در صورتی که در سیستم polycapillary پرتو موازی جابه جایی میلیمتری نمونه تاثیری بر زاویه پراش ایکس ری ندارد و شدت آن را اندکی کاهش می دهد و اندازه گیری دقیق امکان پذیر است.
زاویه سنج قائم : با سرعت بالا (1000 min/°) و دقت بالا (°0.0002) امکان اندازه گیری سریع و داده های قابل اعتماد را فراهم می کند. واحد زاویه سنج θ-θ امکان آنالیز نمونه های در حالت های مختلف را فراهم می کند و محدوده ی کاربرد آن را به طور قابل توجهی افزایش می دهد.
لوله های اشعه ایکس: دستگاه XRD-7000 نیز مانند XRD-6100 انواع مختلف لوله های اشعه ایکس شامل نقطه کانونی نرمال (NF) با توان خروجی 2 kW، نقطه کانونی گسترده (BF) با توان خروجی 2.7 kW و همچنین نقطه کانونی باریک و بلند (LFF) با توان خروجی kW 2.2 را می پذیرد. به همراه یک مونوکروماتور شمارگر که امکان آنالیز انواع نمونه ها را با استفاده از لوله اشعه ایکس Cu استاندارد فراهم می کند.
آشکارساز: دستگاه XRD-7000 دارای دو آشکارساز سوسوزن (NaI) و آشکار ساز OneSight Wide-Range High-Speed می باشد.
لوازم جانبی دستگاه پراش ایکس ری XRD-7000
- مونوکروماتور شمارگر
- سیستم اندازه گیری فیلم نازک
- پایه ی چرخان نمونه
- پایه اندازه گیری محیطی
- سیستم گرمایش نمونه
- سیستم اندازه گیری استرس
- سیستم اندازه گیری میکرو
- تعویض کننده اتوماتیک 5 جایگاه نمونه
- پایه نمونه بزرگ (R-θstage)
- سیستم شکاف (slit) متغیر خودکار
- 4 نوع نگهدارنده ی نمونه برای آنالیزهای مختلف
- لوله های اشعه ایکس (Cu ،Fe ،Co ،Cr)
- فیلترهای اشعه ایکس (Ni ،Fe ،V)
- سیستم جریان آب خنک کننده
کاربردهای دستگاه X-ray Diffractometer XRD-7000
- فلزات آهنی و غیر آهنی
- کاتالیست ها و مواد شیمیایی
- ماشین آلات و کشتی سازی
- سرامیک
- صنعت برق و الکترونیک
- محیط زیست و ضایعات صنعتی
- داروسازی و پزشکی
- منابع و انرژی
