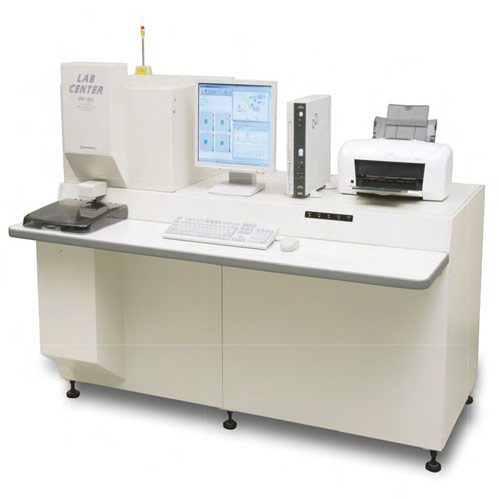

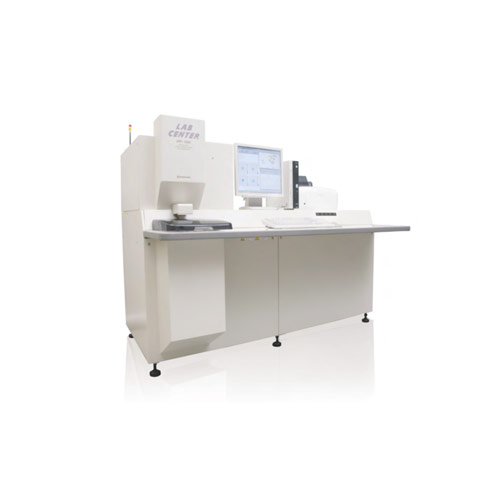

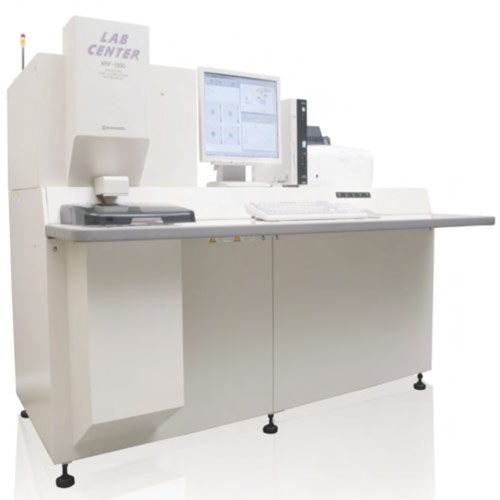

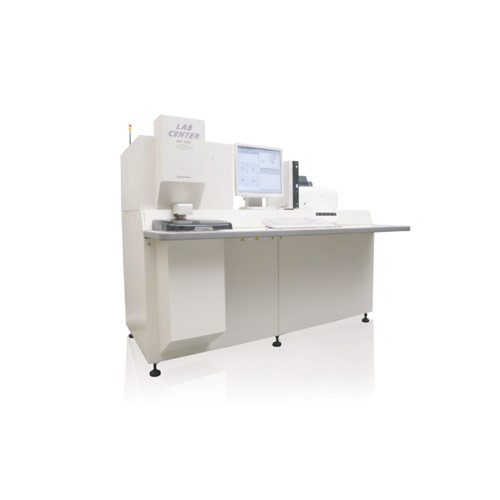

شرکت ژاپنی shimadzu همواره در ارائه تجهیزات آنالیتیکال آزمایشگاهی پیشرفته، قابل اعتماد و کاربردی پیشگام بوده و مفتخر به معرفی دستگاه طیف سنج فلورسانس پرتو ایکس تک کانالی سری LAB CENTER XRF-1800 در زمینه ی طیف سنجی فلورسانس اشعه ی ایکس است. اساس آنالیز در این سری از دستگاه های اسپکترومتر X-Ray Fluorescence بر پایه ی اندازه گیری پراش طول موج برای آنالیزهای کمی و کیفی عناصر می باشد. وقتی نمونه تحت تابش اشعه ایکس لوله پرتو X قرار می گیرد، اتم های ترکیب نمونه برانگیخته شده و شروع به نشر اشعه ایکس ثانویه ای می کنند که به عنوان فلورسانس X-Ray شناخته می شود و دارای طول موجی است که از شناسه های عنصر نشر کننده ی پرتو X می باشد. در نتیجه با بررسی طول موج فلورسانس پرتو ایکس امکان آنالیز کیفی نمونه فراهم می شود و با اندازه گیری شدت فلوئورسانس ایکس ری که با غلظت عنصر متناسب است می توان اقدام به آنالیز کمی نمونه نیز کرد.
دستگاه فلورسانس ایکس ری سری LAB CENTER XRF-1800 با طراحی سیستم اپتیکی جدید بر طبق محاسبات تئوریکی، حساسیت قابل توجهی را ارائه می دهد. کنترل سخت افزاری چندگانه مانند تعویض کریستال و کنترل زاویه سنج که به صورت همزمان و سریع انجام می شوند، برای بسیاری از نیاز های آزمایشگاهی آنالیتیکال مناسب است. دستگاه فلورسانس X-ray مدل XRF-1800 اولین تصویربرداری در سطح 250 μm در جهان را ارائه می دهد.
ویژگی های برتر دستگاه XRF-1800 Sequential WDXRF
- تصویربرداری در سطح 250 μm.
- امکان مشاهده موقعیت نمونه توسط دوربین CCD را فراهم می آورد.
- اندازه گیری ضخامت فیلم و آنالیز ترکیبات غیر آلی برای فیلم های نازک پلیمری با روش Background FP.
- اسکن فوق سریع (300 min/°) که امکان آنالیز سریع و آسان نمونه را فراهم می کند.
- امکان آنالیز موضعی برای نمونه هایی با قطر 500 μm تا 3 mm.
- عملکرد مستقل θ-2θ از زاویه سنج، چنانکه کریستال آنالیزکننده و دتکتور می توانند با هم ترکیب شوند و تعادل بین آنها به صورت خودکار برای شرایط پراکندگی بهینه تنظیم شود. مجموعه ترکیب شده ی LiF-SC برای آنالیز عناصر Ti تا U و مجموعه LiF-FPC برای آنالیز عناصر K تا V بکار می روند.
- سیستم کنترل حساسیت خودکار (ASC) برای کارایی و عملکرد بالای لوله اشعه ایکس در گستره عناصر کم مقدار تا عناصر اصلی.

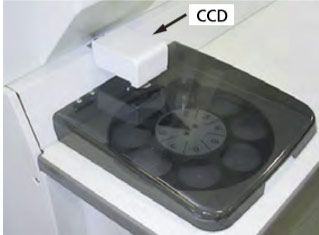

دوربین CCD برای تعیین موقعیت نمونه در دستگاه XRF-1800
اجزاء و ویژگی آنها در دستگاه LAB CENTER XRF-1800
لوله اشعه ایکس؛ با توان 4 کیلو وات (thin-window)، متوسط طول عمر بیش از 5 سال و حساسیت بیش از 2 برابر برای عناصر سبک در مقایسه با لوله های اشعه ایکس 3 کیلو واتی
روزنه (aperture) تعویض شونده؛ دارای 5 شکل روزنه منحصر به فرد (.500μm ،3 ،10 ،20 ،30 mm θ) است و می توان روزنه متناسب برای آنالیز نمونه هایی با قطر کم را انتخاب کرد.
شکاف (slit) تعویض شونده؛ دارای 3 نوع شکاف بوده و در دستگاه نصب شده است. شکاف استاندارد و شکاف با رزولوشن بالا برای عناصر فوق سبک و شکاف فوق حساس برای حذف مزاحم های طیفی.
تعویض شونده Attenuato؛ برای کاهش حساسیت در حدود 1/10 در آنالیز نمونه هایی با غلظت بالا در مواقعی که شمارگر از حدود شمارش خطی تجاوز می کند.
تثبیت کننده خلاء (Vacuum stabiliz)؛ با چرخش دو سویه که تغییر سریع در کمترین زمان ممکن را فراهم می کند و برای اداره عناصر فوق سبک تا عناصر سنگین، 10 کریستال آنالیز کننده می تواند روی آن نصب شود.
سیستم منحصر به فرد swing-arm؛ مشکلات جابه جایی نمونه را از بین می برد. دارای 8 جایگاه نمونه برای بالا بردن بهره وری است و در هر جهتی در کمترین زمان ممکن برای تغییر موقعیت نمونه های آماده آنالیز می تواند بچرخد. سیستم انتقال نمونه برای آنالیز و قرار گرفتن در معرض اشعه ایکس، بدون توقف عملیات و تنها با دو حرکت اتفاق میافتد.
فیلتر تعویض شونده؛ 5 نوع فیلتر اولیه لوله اشعه ایکس (Zr ،Ni ،Ti ،Al ،OUT) به صورت استاندارد نصب شده اند. این فیلترها با کاهش شدت اشعه ایکس و تداوم آن، شرایط برای آنالیز مقادیر بسیار کم را نیز فراهم می کنند.
آشکارساز ها؛ در دستگاه XRF-1800 Sequential WDXRF دو نوع شمارگر سوسوزن (SC) و تناسبی (FPS) به عنوان آشکارساز عمل می کنند. شمارگر سوسوزن برای شناسایی عناصر سنگین کابرد دارد و داخل محفظه تخلیه اسپکترومتر به منظور حذف جذب هوا قرار دارد، مسیر کوتاه نوری حساسیت بالایی برای آن فراهم می آورد. همچنین محیط خلاء مانع تخریب سوسوزن (NaI) می شود. شمارگر تناسبی برای شناسایی عناصر سبک کاربرد دارد و از یک فیلم پلیمری با طول عمر بالا ساخته شده است.
شمایی از اجزای داخلی طیف سنج فلوئورسانس X-ray مدل 1800 LAB CENTER
لوازم جانبی دستگاه Sequential X-ray Fluorescence Spectrometer سری XRF-1800
- تجهیزات جانبی برای آماده سازی نمونه
- نگهدارنده های نمونه برای آنالیز نمونه های جامد و مایع در شرایط مختلف
- 40 جایگاه تغذیه کننده اتوماتیک نمونه (AFS-40)
- سیستم جریان آب خنک کننده
- صافی های کاغذی برای عملیات خشک کردن نمونه مایع، 3 صافی تبادل یونی برای تعیین pH و غلظت نمونه مایع و نگهدارنده صافی
سهولت در استفاده و نگهداری مطمئن
تمام مراحل عملیات ساده هستند و نرم افزار ویژه ای با کاربرد آسان در آن نصب شده است. آنالیز و شناسایی کیفی فوق سریع (300 min/°) تمام عناصر از Be تا U و آنالیز کمی توسط متد FP تنها در 2 ساعت و نیم تکمیل می شود و به هیچ نمونه استانداردی نیاز ندارد. شرایط شناسایی می تواند متناسب با شکل نمونه، ترکیب آن و زمان آنالیز انتخاب شود.
سیستم مانیتورینگ پیوسته، مانیتورینگ آب خنک کننده لوله اشعه ایکس، عملیات خودکار (خاموش خودکار سیستم بعد از آنالیز و راه اندازی بدون اپراتور انسانی توسط کنترل کننده زمان)، عیب یاب خودکار و تنظیم خودکار pulse height analyzer) PHA) شرایط برای نگهداری مطمئن و راحت را فراهم می آورند.
کاربردهای دستگاه فلورسانس X-ray مدل XRF-1800
- صنایع شیمیایی
- صنعت نفت و زغال سنگ
- صنعت سرامیک
- صنعت آهن و فولاد
- صنایع غیر آهنی
- آلاینده های محیط زیست
- کشاورزی و صنایع غذایی
- الکترونیک و مواد مغناطیسی
